어떤 MTP 24 구성을 사용할 수 있습니까?

MTP 24 시장은 지난 몇 년 동안 폭발적으로 성장했습니다. 심각한 데이터 센터에 들어가면{2}}랙 사이에 촘촘한 파란색 케이블이 감돌며 현재 400G 또는 심지어 800G를 지원하는 스위치를 연결하는 커넥터를 볼 수 있습니다. 그러나 문제는 모든 MTP 24 설정이 동일한 방식으로 작동하는 것은 아니라는 것입니다. 구성이 잘못되면 네트워크가 켜지지 않습니다. 누군가 Type B가 필요할 때 Type A를 주문했기 때문에 엔지니어들이 오후 내내 시간을 낭비하는 것을 본 적이 있습니다.

mtp 24

유형 A는 직선-파이버 매핑을 사용합니다. 한쪽 끝의 광섬유 1은 다른 쪽 끝의 광섬유 1에 연결됩니다. 충분히 간단합니다. 유형 B는 모든 것을 뒤집습니다.-광섬유 1은 광섬유 24로 매핑되고, 광섬유 2는 광섬유 23으로 매핑되는 식으로 계속 진행됩니다.

이것이 존재하는 이유는 무엇입니까? 극성 관리. 일반적인 40G 또는 100G 배포에서는 다른 장치의 수신 파이버에 도달하려면 한 장치의 전송 파이버가 필요합니다. 유형 B 구성은 커넥터 내에서 이 플립을 자동으로 처리합니다. 유형 A에서는 일반적으로 패치 패널이나 특정 어댑터를 사용하여 링크의 다른 위치-에서 전환을 수행해야 합니다.

제가 작업한 대부분의 설치는 시설 전체에 걸쳐 한 가지 유형을 고수했습니다. 그것들을 섞으면 두통이 생깁니다. 연결 표시등은 켜지지만 데이터 전송은 이루어지지 않으며, 계약자에게 시간당 비용을 지불하면 문제 해결 비용이 빨리 발생합니다.

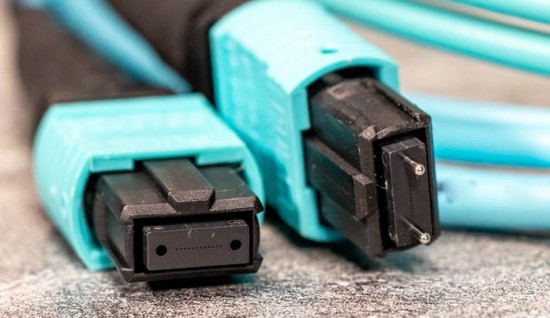

MTP 커넥터는 두 가지 성별로 제공됩니다. 수형 버전에는 금속 가이드 핀이 튀어나와 있습니다. 암형 버전에는 해당 핀을 수용할 수 있는 정렬 구멍이 있습니다.

수컷 두 마리나 암컷 두 마리를 짝짓기 없이는 교배시킬 수 없습니다.MTP 어댑터그 사이에-그리고 심지어 그 사이에도 정당한 이유 없이 삽입 손실이 추가됩니다. 표준 관행은 고정 인프라(패치 패널, 카세트)에 암 커넥터를 사용하고 패치 케이블에 수 커넥터를 사용하는 것입니다. 이렇게 하면 모든 것이 올바르게 연결됩니다.

일부 저렴한 케이블은 양쪽 끝에 수 커넥터가 함께 제공됩니다. 특정 트렁크 애플리케이션에서는 제대로 작동하지만 표준 장비 포트에 연결하는 경우 어댑터를 사용해야 합니다. 대부분의 배포에서 문제와 사양의 암{2}}대-수 케이블을 절약하세요.

여기에 사람들을 당황하게 만드는 것이 있습니다. 모든 "MTP 24" 커넥터가 실제로 24개의 광섬유를 모두 사용하는 것은 아닙니다. 커넥터 하우징은 24개의 위치를 지원하지만 케이블에는 12개 또는 16개의 활성 광섬유만 채워질 수 있습니다.

일반적인 구성은 다음과 같습니다.

전체 24섬유– 모든 직책이 채워졌습니다. 밀도를 극대화합니다. 이는 100G 브레이크아웃이나 단일 커넥터를 통해 여러 40G 채널을 실행할 때 원하는 것입니다. 랙 단위로 충전하는 데이터 센터는 최소한의 공간에 최대의 연결성을 제공하기 때문에 이를 좋아합니다.

2x12 분할– 기본적으로 24위치 커넥터 내에는 두 개의 별도 12{5}}광섬유 그룹이 있습니다. 일부 병렬 광학 아키텍처는 이러한 배열을 선호합니다. 24가닥 팬아웃을 처리하지 않고도 밀도 이점을 얻을 수 있습니다.

3x8 구성– 덜 일반적이지만 스위치 아키텍처에 특정 레인 그룹화가 필요한 사용자 정의 설치에서 본 적이 있습니다. Cisco에서는 특정 라인 카드에 대해 이러한 사양을 지정하곤 했습니다.

사용되지 않은 광섬유 위치는 제조 과정에서 더미 광섬유로 채워집니다. 광학 시간-도메인 반사 측정법(OTDR) 테스트를 수행하고 특정 차선이 이상한 반사 패턴을 나타내는 이유를 궁금해하지 않는 한 이를 알아차리지 못할 것입니다.

MTP 커넥터를 자세히 살펴보십시오. 작은 직사각형 탭이 보이나요? 커넥터 본체의 상단(위-키) 또는 하단(아래-키)에 있습니다.

이렇게 하면 커넥터를 거꾸로 삽입하여-파이버 매핑을 완전히 뒤섞어 링크를 죽이는 것을 방지할 수 있습니다. 문제는 장비 제조업체가 모두 동일한 키잉 표준을 사용하지 않는다는 것입니다. 일부 스위치에는 위쪽-키 포트가 있고 다른 스위치에는 아래쪽-키 포트가 있습니다.

케이블을 장비에 맞춰야 합니다. 기간. 나는 주말에 금융 서비스 회사에서 배포하는 동안 이것을 힘들게 배웠습니다. 누군가 마침내 키잉 불일치를 발견하기 전에 왜 아무것도 작동하지 않는지 혼란스러워했습니다. 올바른 케이블을 얻으려면 월요일까지 기다려야 했습니다. 프로젝트 관리자와의 대화는 재미가 없습니다.

OM3트랜시버 사양에 따라 최대 100미터까지 40G, 최대 약 70미터까지 100G를 처리합니다. 대부분의 건물 내부 링크에 충분합니다.- OM4보다 비용이 저렴합니다.

OM440G의 경우 150미터, 100G의 경우 100미터로 거리가 더 늘어납니다. 데이터 센터가 여러 층에 걸쳐 있거나 용량 업그레이드를 계획하는 경우 추가 비용이 합리적입니다. 30~50미터의 추가 도달 거리로 인해 링크 중간에 활성 장비가 필요하지 않게 될 수 있습니다.

OM5단파 파장 분할 다중화(SWDM4)를 지원합니다. 기본적으로 동일한 광섬유 쌍을 통해 4개의 서로 다른 파장을 보낼 수 있습니다. 이는 특정 400G 애플리케이션에 중요하지만 솔직히 OM5 채택은 업계 예상보다 느렸습니다. 프리미엄을 지불하기 전에 트랜시버가 실제로 이를 지원하는지 확인하십시오.

단일-모드 MTP 24케이블은 완전히 다른 짐승입니다. 이는 캠퍼스 환경이나 지하철 애플리케이션에 유용한{1}}수 킬로미터의 거리를 지원합니다. 커넥터는 멀티모드 버전과 동일해 보이지만 파이버 코어가 훨씬 작습니다(9미크론 대 50미크론). 그것들을 섞지 마십시오. 커넥터는 물리적으로 결합되지만 막대한 손실과 데드 링크가 발생합니다.

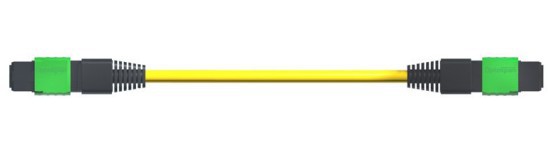

트렁크 케이블양쪽 끝에 MTP 커넥터가 있습니다. 패치 패널을 패치 패널에 연결하거나 스위치를 스위치로 연결합니다. 팬-이동도 없고 소란도 없습니다. 이는 백본 인프라를 위한 일꾼입니다.

브레이크아웃 케이블한쪽 끝에는 MTP 커넥터가 있고 다른 쪽 끝에는 12개 또는 24개의 개별 이중 LC 커넥터가 있습니다. 고밀도 MTP 포트를 개별 서버 연결로 분할해야 할 때 이를 사용하세요.- LC 커넥터는 일반적으로 색상으로 구분되어 있으며-번호가 매겨져 있습니다-. 이는 설치 중에는 도움이 되지만 6개월 후 누군가가 오전 2시에 회로를 추적해야 할 때는 아무런 의미가 없습니다.

변환 케이블다양한 섬유 수에 적응합니다. MTP 24에서 MTP 12로 변환하면 모든 것을 제거하지 않고도 최신 100G 장비를 기존 40G 인프라에 연결할 수 있습니다. 우아하지는 않지만 전환 중에 작동하고 비용을 절약합니다.

mtp 24

건물 검사관은 귀하가 생각하는 것보다 케이블 재킷에 더 많은 관심을 갖고 있습니다.

OFNP(플레넘-등급)HVAC용 건물 공기를 재순환시키는{0}}공조 공간을 통과하는 케이블에는 재킷이 필요합니다. 플레넘 케이블은 화재 발생 시 연기와 유독 가스를 덜 발생시키는 특수 소재를 사용합니다. 비용이 더 많이 들지만, 지역 소방 규정에서 요구하는 경우 이를 건너뛸 수 없습니다. 그리고 저를 믿으세요. 보통 그렇습니다.

OFNR(라이저-등급)케이블은 바닥 사이의 수직 샤프트에서 작동합니다. 플레넘 공간용 등급은 아니지만 OFNP보다 저렴하고 대부분의 라이저 응용 분야에 완벽하게 적합합니다.

LSZH(저연 제로 할로겐)재킷은 유럽에서는 표준이며 국제 표준을 따르는 미국 시설에서는 점점 보편화되고 있습니다. 이는 플레넘 케이블보다 독성이 적은 연기를 생성합니다. 해양 석유 플랫폼과 선박은 거의 모든 것에 대해 LSZH를 요구합니다.

일부 시설에서는 어떤 공간이 플레넘이고 어떤 공간이 아닌지 추적하는 것을 피하기 위해 건물 전체에 OFNP를 사용합니다. 초기 비용이 더 많이 들지만 재고 및 설치가 단순화됩니다.

사전 종단 처리된-MTP 24 케이블은 1m, 2m, 3m, 5m 등의 표준 길이로 제공됩니다. 이는 대부분의 설치에서 잘 작동합니다. 그러나 때로는 랙 뒤에 감겨있는 과도한 케이블 없이 깔끔하게 배선하려면 정확히 7.3미터가 필요할 수도 있습니다.

맞춤형-길이 케이블은 일반적으로 배송 시간에 2~3주가 추가되고 표준 길이보다 비용이 20~30% 더 비쌉니다. 케이블 관리가 중요한 대규모 설치에 적합합니다. 단지 테스트 랩을 연결하는 것이라면 그만한 가치가 없습니다.

제가 사용한 한 가지 비결은 표준 길이를 약간 더 길게 주문하고 벨크로 스트랩으로 케이블을 적절하게 드레싱하는 것입니다. 예상했던 것보다 더 깔끔해 보이고 맞춤형 케이블 프리미엄이 필요하지 않습니다.

24섬유를 만드는 수학은 다음과 같습니다.MTP강력한 시스템: 72개의 LC 이중 포트를 보유하는 동일한 1U 패널 공간에 144개의 파이버(24파이버 커넥터 6개)를 장착할 수 있습니다. 밀도가 두 배입니다.

계층 3 데이터 센터에서 매월 랙 단위당 $200-300를 지불하는 경우 해당 밀도는 OpEx에 직접적인 영향을 미칩니다. 24개 섬유 1개MTP패널은 2개의 12광섬유 패널을 대체합니다. 방금 1U를 절약했는데, 이는 연간 $2,400-3,600입니다. 20~30개의 랙으로 확장하면 그 숫자가 정말 흥미로워집니다.

단점은 24-파이버 시스템이 덜 관대하다는 것입니다. MTP 커넥터의 광섬유 하나에 장애가 발생하면 100G 포트 전체가 손실될 가능성이 있습니다. LC 이중 연결을 사용하면 단일 광섬유가 실패하면 하나의 링크만 종료됩니다. 이는 밀도와 세분화된 중복성 사이의 절충안입니다.

공장 테스트에는 케이블의 모든 광섬유에 대한 삽입 손실 측정이 포함되어야 합니다. 좋은 제조업체 사양은 0.35dB 이하입니다. 저렴한 해상 케이블은 종종 0.5~0.7dB에 도달하는데, 이는 40G에서는 작동할 수 있지만 100G 링크에서는 비트 오류율이 발생합니다.

반사 손실도 중요합니다.-최소 50dB를 원합니다. 불량한 엔드페이스 광택은 트랜시버로 다시 반사되는 반사를 생성합니다. 현대의 간섭성 광학 장치는 기존 기술보다 이에 더 민감합니다.

항상 일련번호 추적이 가능한 테스트 보고서를 요청하십시오. 나는 이런 식으로 불량 케이블 배치를 잡았습니다. OM3 성능 수준에서 테스트된 OM4 케이블로 추정되는 한 배치. 공급업체는 샘플을 다시 테스트할 때까지 테스트 연구소를 비난했습니다. 결국 케이블 200개를 교체하는 비용을 먹어치웠습니다.

이번 달 가장 저렴한 구성이 아니라 장비의 기대치를 기준으로 MTP 24 구성을 선택하세요. 극성이 잘못되면 링크 표시등이 괜찮아 보이더라도 데이터 전송이 전혀 되지 않는다는 의미입니다. 광섬유 유형이 잘못되면 다음 업그레이드 주기 동안 거리 제한이 발생하게 됩니다.

설치 중 적절한 테스트를 위한 예산. $5,000 OTDR은 장비를 랙에 장착하기 전에 처음으로 불량 광케이블을 포착할 때 비용을 지불합니다. 그리고 극성 구성표를 문서화하십시오. 앞으로 귀하(또는 미래의 기술자)는 오전 3시에 정전이 발생하는 동안 케이블링을 리버스 엔지니어링할 필요가 없다는 사실에 감사하게 될 것입니다.
