공상과학 영화 탑 플레이어(Top Player)를 본 사람이라면 영화 속 사람들이 가상현실 세계를 '오아시스'라고 부르는 반면, 현실에서는 거대 인터넷 기술 기업들이 그것을 메타 유니버스라고 부른다는 사실을 알 것이다. 기반 기술이 성숙해짐에 따라 하드웨어와 소프트웨어는 한계점에 도달했습니다. 2021년에는 '메타 유니버스'라는 개념이 대중화될 것이다. 실제로 Tencent, Microsoft, ByteDance, Facebook 및 기타 거대 기업은 이미 조치를 취했습니다.
앞서 마크 저커버그 페이스북 최고경영자(CEO)는 페이스북이 '메타 유니버스 기업'으로 알려져야 한다고 제안했고, 이러한 전략적 변화를 향후 5년 안에 완료하기를 희망했다. 최근 충전 헤드 네트워크는 '메타 유니버스' 개념을 바탕으로 페이스북이 출시한 광섬유 고속 충전 CC 라인 제품을 확보했다.
이 케이블은 광섬유 및 구리 케이블과 별도로 설계되었습니다. 60W PD 고속 충전을 지원하는 것 외에도 고속 데이터 전송 및 네트워킹 기능도 지원합니다. 또한, VR 마니아들을 위해 특별히 제작된 '메타 유니버스' 컨셉을 바탕으로 케이블도 출시됐다. 따라서 길이는 5미터로 사용자의 VR 게임 요구 사항을 충족합니다. 충전 헤드 네트워크는 이 케이블을 자세히 분해하여 케이블이 어떻게 만들어졌는지 확인할 것입니다.
1, 페이스북 오큘러스 VR 전용 데이터 케이블의 모습
케이블은 매직 스트랩으로 묶이고 배열되어 있어 무게와 길이를 직접적으로 느낄 수 있습니다.
케이블 양 끝단을 직선형으로 설계하고 엘보우 처리를 하였으며, 밴딩 방지 처리를 하였습니다. 와이어 헤드 쉘은 쉽게 연결할 수 있도록 반투명 처리되어 있습니다.
스트레이트 헤드 하우징의 중앙은 밝은 페이스 링으로 디자인되었습니다.

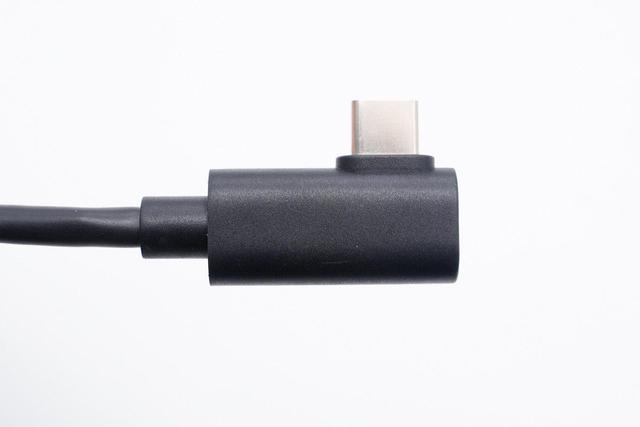

다른 쪽 끝은 팔꿈치로 디자인되었습니다. VR 장비를 연결하면 구부러짐을 줄이고 케이블을 보호할 수 있습니다.
USB 클로즈업 - C 수, 전체 PIN 디자인
실 몸체는 강하고 유연하며, 전체적인 피부는 버(burr) 없이 매끄러워집니다.
전체 케이블의 측정된 길이는 약 5m로 VR 매니아를 위해 설계되었습니다.
와이어 몸체의 직경은 4.5mm입니다.
무게는 약 218g입니다.
마지막으로 ChargerLAB POWER － Z KM001C를 이용하여 케이블에 E-Marker 칩과 액티브 케이블이 장착되어 있음을 측정하였다. 전력 전송 용량은 20V3A, 최대 60W PD 고속 충전을 지원하며, 전송 사양은 흔히 USB3.0, 5Gbps로 알려진 USB3.2 Gen1임을 보여준다.
2, 페이스북 오큘러스 VR 전용 데이터 케이블 분해
직선형 플라스틱 하우징을 분리합니다.
내부 소판은 단단한 밀봉 접착제와 강철 슬리브로 강화 및 보호되며, 강철 슬리브 중앙에는 방열 동박이 붙여져 있습니다.
강철 슬리브를 분해하고 안쪽에 절연 테이프를 붙인 다음 해당 동박 부분을 비웁니다. 작은 보드의 중앙에는 동박을 붙이고, 주변에는 접착제 주입으로 고정하고, 와이어 코어도 보호를 위해 전체로 성형했습니다.
충전 헤드 네트워크 분해 요약
페이스북이 VR 분야를 위해 특별히 출시한 제품이지만 성능 면에서는 노트북, 태블릿, 휴대폰 등의 기기에도 사용할 수 있으며, 기기 연결 시 더 나은 사용자 경험을 위해 한쪽 끝을 엘보우로 디자인했다. 케이블 길이는 최대 5m로 긴 케이블에 대한 VR 사용자의 요구 사항을 충족합니다.
충전 헤드 네트워크를 분해한 결과 양쪽 끝의 와이어 헤드 내부 디자인은 기본적으로 동일한 것으로 나타났으나 차이점은 직선 끝 부분에 E-MARKER 칩이 추가로 장착되어 있다는 점이다. 또한 양쪽 끝에는 STM8S003 단일 칩 마이크로컴퓨터 제어 단자 기능이 장착되어 있습니다. 또한 USB-C 신호를 광섬유 연결을 통해 전송되는 전기 신호로 변환하는 칩이 있습니다. 또한 칩은 보호 및 열 방출을 위해 플라스틱 껍질, 금속 시트 및 구리 호일로 덮여 있습니다.
전체 터미널 내부의 칩, 소형 보드 및 와이어 코어는 사출 성형으로 보호되며 외부 스틸 슬리브는 스폿 용접으로 강화되므로 디자인이 합리적이고 보호적입니다. 또한, 와이어 본체를 절단해 보면 내부에 케프 스테이 와이어가 다수 혼입되어 있어 케이블의 유연성과 인장력이 매우 뛰어난 것을 알 수 있다.
