CWDM과 DWDM의 두 가지 유형의 WDM 연결
뛰어난 대역폭 가용성과 데이터 전송 용량에 대한 집중적 인 요구로 인해 통신에서 WDM 사용이 향상되었습니다. WDM (wavelength-division multiplexing)은 서로 다른 파장 (레이저)의 레이저 광을 사용하여 다수의 광 반송파 신호를 단일 광섬유로 다중화하는 기술입니다. WDM에는 CWDM과 DWDM의 두 가지 유형이 있습니다. CWDM과 DWDM의 차이점은 무엇입니까? 이 포스트는 주로 광 네트워크를위한이 두 가지 WDM 유형을 설명합니다.
CWDM (기존 / 거친 파장-분할 다중화)은 광파를 서로 가깝게 유지하려고하지 않고 광파를 확산시켜 파이버 스트랜드를 통해 사용 가능한 채널 수를 약간 증가시킵니다. CWDM 기술은 주로 로컬 영역 BPON에서 광섬유 네트워크의 범위를 확장하는 데 사용됩니다.
DWDM (Dense Wavelength-Division Multiplexing)은 광 스펙트럼을 파장 채널로 나누어 단일 광섬유의 용량을 확대합니다. 채널을 최대한 가깝게 유지하려고하므로 파이버 스트랜드를 통과 할 수있는 것보다 채널 수가 크게 증가합니다. 다음 이미지는 CWDM 및 DWDM ITU 채널을 보여줍니다.
CWDM은 DWDM과 기본 사항을 공유하지만 이들 간의 차이점을 이해하고 각 요소가 몇 가지 요소를 고려하면서 잠재적으로 활용 될 수 있음을 아는 것이 유용합니다. 그들 사이의 주요 차이점은 채널 번호입니다. CWDM 네트워크는 더 넓은 파장 간격을 사용하므로 DWDM 네트워크보다 더 적은 수의 채널을 지원합니다. 또한 CWDM은 파장으로 정의되는 반면 DWDM은 주파수로 정의됩니다.

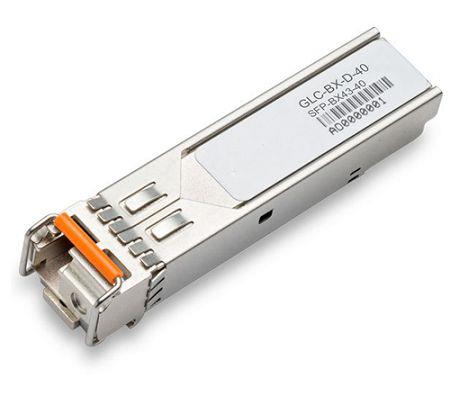

전송 거리와 파장도 차이를 표시합니다. 파장이 증폭되지 않았기 때문에 CWDM 네트워크가 장거리를 이동할 수 없습니다. 반대로 DWDM 시스템은 파장을 단단히 고정하여 장거리 전송을 위해 설계되었습니다. CWDM 시스템은 1270nm ~ 1610nm 범위의 파장을 가진 단일 모드 광섬유에서 작동합니다. 이에 비해 DWDM 시스템은 약 1525nm ~ 1565nm 사이의 파장 또는 1570nm ~ 1610nm의 파장을 가진 단일 모드 광섬유에서 작동합니다. 예를 들어 120km DWDM SFP를 사용하면 ITU-T에서 지정한대로 1528.77nm에서 1563.86nm의 공칭 DWDM 파장에서 작동합니다. 대도시 액세스 및 핵심 네트워크의 DWDM 네트워킹 장비에 배치하도록 설계되었습니다. 다음 그림은 120km DWDM SFP 송수신기의 개요를 보여줍니다.
변조 레이저에 관한 한 CWDM 파이버는 비 냉각 분배 피드백 (DFB) 레이저와 광대역 광학 필터를 기반으로하는 반면 DWDM 파이버는 냉각 분배 피드백 (DFB)을 배치합니다. 이것은 DWDM 기술이 일정한 온도에서 작동하는 고정밀 필터와 레이저를 필요로한다는 것을 의미합니다. 고정밀, 안정성이 높은 레이저는 고가이므로 DWDM의 가격이 비쌉니다. 이 경우 CWDM은 DWDM보다 가격이 저렴하다는 장점이 있습니다.
CWDM과 DWDM은 고성능 이더넷과 뛰어난 스토리지 용량을 제공합니다. 이를 기반으로, 소형 폼 팩터 플러그 형 트랜시버 모듈은 CWDM SFP 트랜시버 및 DWDM SFP 트랜시버와 같은 기가비트 이더넷을위한 편리하고 비용 효율적인 솔루션으로 설계되었습니다. FOCC는 적격 CWDM 및 DWDM SFP를 제공합니다. 자세한 내용은 FOCC 를 방문하십시오 .
