광 통신에서 이중 및 병렬 광 링크는 가장 일반적으로 배치되는 케이블 구조 중 두 가지입니다. 이 게시물에서는 2- 파이버 듀플렉스 및 8- 파이버 / 20- 파이버 병렬 광섬유 모듈을 사용하는 몇 가지 특정 연결 솔루션에 대해 설명합니다.
이중 연결은 두 개의 광섬유를 사용하여 수행됩니다. 가장 일반적으로 사용되는 커넥터는 이중 LC입니다. TIA 표준은 종단 간 광 이중 연결을 완료하기 위해 이중 LC 커넥터로 종단 된 이중 광 패치 케이블의 두 가지 유형을 정의합니다. 스트레이트 버전). 이 기사에서 사용하는 LC-LC 이중 케이블은 모두 A-B 패치 케이블입니다. 광 신호가 B 커넥터에서 전송되고 A 커넥터에서 수신됨을 의미합니다.
그림 1 : 두 가지 유형의 광섬유 패치 케이블
병렬 링크는 두 개 이상의 채널을 결합하여 수행됩니다. 병렬 광 링크는 8 개의 파이버 (Tx 용 4 파이버 및 Rx 용 4 파이버), 20 파이버 (Tx 용 10 파이버 및 Rx 용 10 파이버) 또는 24 파이버 (Tx 용 12 파이버 및 Rx 용 12 파이버)를 사용하여 달성 할 수 있습니다. ). 8 파이버 광 링크를 수행하기 위해 표준 케이블 링은 MTP 커넥터 (12 파이버 커넥터)가있는 12 파이버 트렁크입니다. 유형 B 극성 체계를 따릅니다. 커넥터 유형과 광섬유 정렬은 그림 2에 나와 있습니다.
그림 2 : 병렬 광섬유 (8 광섬유) 광 전송

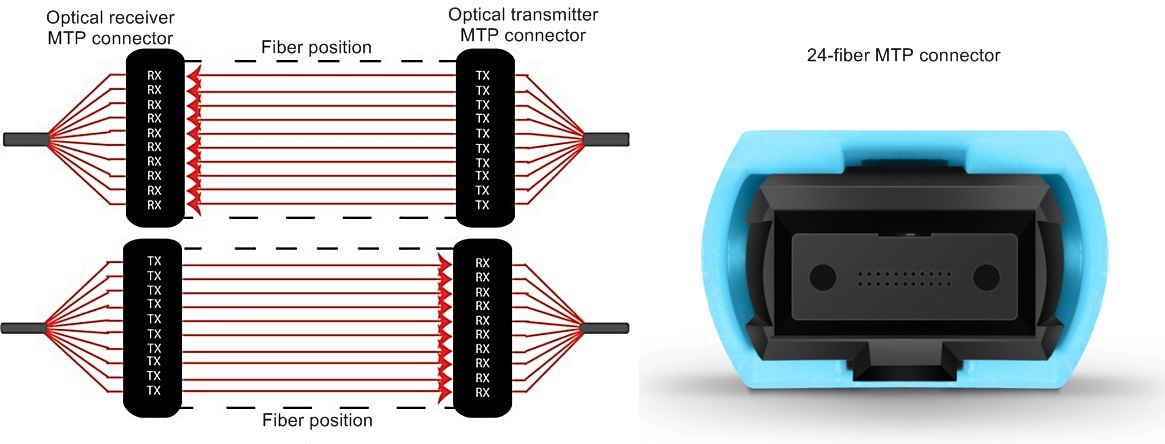

20 파이버 병렬 광 링크를 달성하기 위해 병렬 24 파이버 MTP 커넥터가 사용됩니다. 광섬유 정렬 및 커넥터 유형은 그림 3에 나와 있습니다.
이 부분에서는 두 개의 듀플렉스 트랜시버를 연결하는 데 필요한 항목에 대해 설명합니다. 이러한 2- 파이버 이중 프로토콜에는 10GBASE-SR, 10GBASE-LR, 10GBASE-ER, 40GBASE-BiDi, 40GBASE-LR4, 40GBASE-LRL4, 40GBASE-UNIV, 40GBASE-FR, 100GBASE-LR4, 100GBASE-가 포함되지만 이에 국한되지는 않습니다. ER4, 100GBASE-CWDM4, 100GBASE-BiDi, 1GFC, 2GFC, 4GFC, 8GFC, 16GFC, 32GFC.
두 개의 이중 SFP + 트랜시버를 직접 연결하는 경우 A-B 유형 패치 케이블이 필요합니다. 이러한 유형의 직접 연결은 주어진 랙 / 캐비닛 행 내에서만 사용하는 것이 좋습니다. 그림 4는 하나의 LC-LC 이중 패치 케이블로 연결된 두 개의 SFP +를 보여줍니다.
그림 4 : 2 섬유에서 2 섬유로 직접 연결
다음 그림은 2 개의 듀플렉스 트랜시버에 대한 상호 연결입니다. 8 섬유 MTP 트렁크 케이블은 트렁크 끝에 연결된 8 섬유 MTP-LC 브레이크 아웃 모듈과 함께 배치됩니다. 전송 중에 극성을 유지해야합니다. 그리고 고정 된 커넥터는 고정되지 않은 장치와 함께 배포되어야합니다. 구조화 된 케이블 연결을 통해 MAC (이동, 추가 및 변경)이 더 쉬워집니다. 그림 5는이 솔루션을 보여줍니다.
그림 5 : 2 광 섬유-2 광 섬유 상호 연결 (1)
| 안건 | 기술 |
| 1 | LC-LC 이중 케이블(SMF / MMF) |
| 2 | MTP-8-이중 LC 브레이크 아웃 모듈 (고정됨) |
| 3 | 8 파이버 MTP 트렁크 케이블 (고정되지 않음) |
그림 6은 SFP + 트랜시버를위한 상호 연결 솔루션이기도하지만 오른쪽에는 8 파이버 MTP 대 4 x LC 하네스 케이블과 MTP 어댑터 패널이 대신 사용됩니다. 이 솔루션은 포트 수가 많은 스위치에 연결이 필요할 때 가장 잘 작동합니다.
그림 6 : 2-Fiber-2-Fiber 상호 연결 (2)
| 안건 | 기술 |
| 1 | LC-LC 이중 케이블(SMF / MMF) |
| 2 | MTP-8-이중 LC 브레이크 아웃 모듈 (고정됨) |
| 3 | 8 파이버 MTP 트렁크 케이블 (고정되지 않음) |
| 4 | 96 파이버 MTP 어댑터 패널 (8 포트) |
| 5 | 8 개의 광섬유 MTP (고정되지 않음)-이중 4 x LC 하네스 케이블 |
이 솔루션은 이중 교차 연결입니다. 포트 대 포트 연결을위한 최대 유연성으로 모든 패치가 주 분배 영역 (MDA)에서 이루어질 수 있습니다. 그림 7은 이중 연결을위한 교차 연결 솔루션을 보여줍니다.
그림 7 : 2 섬유에서 2 섬유로 교차 연결
| 안건 | 기술 |
| 1 | LC-LC 이중 케이블 (SMF / MMF) |
| 2 | MTP-8-이중 LC 브레이크 아웃 모듈 (고정됨) |
| 3 | 8 개의 섬유 MTP 트렁크 케이블(고정되지 않음) |
이 부분에서는 두 개의 병렬 (8-fiber 또는 20-fiber) 트랜시버를 연결하는 데 필요한 항목에 대해 설명합니다. 이러한 프로토콜에는 40GBASE-SR4, 40GBASE-xSR4 / cSR4 / eSR4, 40GBASE-PLR4, 40GBASE-PSM4, 100GBASE-SR4, 100GBASE-eSR4, 100GBASE-PSM4, 100GBASE-SR10이 포함되지만 이에 국한되지는 않습니다.
두 개의 QSFP + 또는 QSFP 28 트랜시버를 직접 연결하는 경우 8- 파이버 MTP 트렁크 케이블이 필요합니다. 2 개의 CFP 트랜시버를 직접 연결하려면 24 섬유 MTP 트렁크 케이블이 필요합니다.
그림 9는 2 개의 CFP 모듈 (20 섬유)을위한 상호 연결 솔루션을 보여줍니다. 8 파이버 인프라를 통해 신호를 전송하기 위해 CFP를 브레이크 아웃하려면 1 x 3 브레이크 아웃 하네스 (24 파이버 MTP ~ 3 개의 8 파이버 MTP)가 필요합니다. 두 개의 8-fiber optics를 상호 연결하기 위해 브레이크 아웃 하네스를 8-fiber MTP (고정) 트렁크로 교체하고 24-fiber MTP 트렁크를 MTP (고정되지 않음) 트렁크로 교체 할 수 있습니다.
그림 9 : 20-fiber to 20-fiber 상호 연결
| 안건 | 기술 |
| 1 | 1 × 3 MTP 브레이크 아웃 하네스 케이블 (24-fiber MTP-3 개의 8-fiber MTP) (고정됨) |
| 2 | 96 파이버 MTP 어댑터 패널 (8 포트) |
| 3 | 24 개의 섬유 MTP 트렁크 케이블, 3 개의 8 섬유 다리(고정되지 않음) |
이 게시물에서는 이중 및 병렬 광학 링크의 의미에 대해 간략하게 소개하고 이중 광학 장치 2 개 또는 병렬 광학 장치 2 개를위한 몇 가지 연결 솔루션을 제공합니다. 각 솔루션에 사용 된 해당 항목도 나열됩니다. 각 케이블 링 솔루션을 적용 할 때 전송 거리와 작업 환경을 고려해야합니다. 병렬-이중 연결 솔루션은 다음 포스트에서 논의 될 것입니다.
