● 기술 정보:
FOCC는 MTP 및 MPO 광섬유 케이블을 공급합니다. 이는 여성 대 여성 또는 남성 대 남성, 남성 대 여성 구성으로 제공됩니다. 남성 버전에는 MTP 핀이 있습니다. 이는 12개의 파이버 MTP 커넥터, 24개의 파이버 MTP 커넥터, 48개의 파이버 MTP 커넥터 변형으로 만들 수 있습니다. 다양한 추가 옵션과 조합을 사용할 수 있습니다. 모든 다중 광섬유 케이블은 사용자 정의가 가능합니다.
● 특징:
►공장에서 사전 종단 처리되어 현장 종단 또는 접합이 필요 없으며 설치 시간이 단축되고 현장 인건비가 절약됩니다.
►옵션의 경우 8개 또는 12개의 섬유
►SM 9/125, MM 50/125 또는 62.5/125, MM 10Gig 광섬유 케이블 사용 가능
►SC, LC, ST, FC, MTRJ, MU, DIN, D4 커넥터의 전체 범위 사용 가능
►모든 개별 커넥터에 대한 PC, UPC 또는 APC 종단면 연마
맞춤형 길이, 스태거링, 커넥터 유형, 브레이크아웃 스타일({{0}}.9mm 또는 2.0mm) 및 라벨링
►완벽한 테스트 결과로 100% 공장 테스트 완료
►커넥터 보호, 쉽고 빠른 설치를 위해 눈을 당기는 것이 가능합니다.
►경쟁 우위:
►10년 이상의 광섬유 패치 코드 생산 경험을 보유한 작업 팀
►UL 및 RoSH 인증 케이블 및 커넥터 사용
►고객이 더 많은 비즈니스를 성사시킬 수 있도록 지원하는 빠른 배송 시간
►더 많은 케이블 유형, 재킷 색상, 팬아웃, 라벨링 가능
● 적용 분야:
로컬 광섬유 전송 링크, 데이터 센터, 백본, CATV 네트워크, 다양한 종류의 테스트 및 자체 제어 시스템의 상호 연결 또는 교차 연결에 사용됩니다.
● 일반 커넥터 사양:

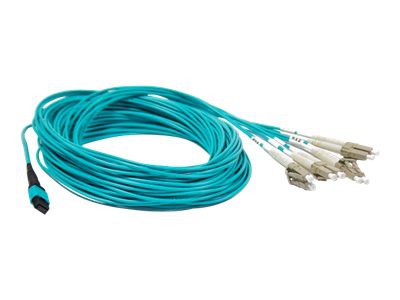

| 커넥터 A | MTP 암(핀 없음) | 커넥터 B | LC UPC 듀플렉스 |
| 파이버 모드 | OM3(OM4) 50/125μm | 파장 | 850/1300nm |
| 40/100G 이더넷 거리 | 850nm에서 150m | 10G 이더넷 거리 | 850nm에서 400m |
| 유리 섬유 | 코닝 ClearCurve® | RoHS 준수 상태 | 준수 |
| 삽입 손실 | MTP {{0}}.6dB 이하, LC 0.3dB 이하 | 반사 손실 | MTP 20dB 이상, LC 30dB 이상 |
| 850nm에서의 감쇠 | 2.3dB/km 이하 | 1300nm에서의 감쇠 | 0.6dB/km 이하 |
| 케이블 재킷 | LSZH | 섬유 수 | 24개의 섬유 |
| 재킷 OD | 3.0mm | 팬아웃 직경 | 2.0mm |
| 설치 인장 하중 | 100 N | 장기 인장 하중 | 50 N |
| 작동 온도 | -10도에서 +70도까지 | 보관 온도 | -40도에서 +85도까지 |
● 권장 완충 섬유 및 색상으로 구분된 커넥터:
|
케이블 유형 |
단일 모드 MTP® Elite® |
단일 모드 MTP® 표준 |
다중 모드 MTP® Elite® |
다중 모드 MTP® 표준 |
|
베어 리본 |
머스타드 컬러 |
채색 |
아쿠아 컬러 |
베이지 색상 |
|
플랫 리본 밧줄 |
||||
|
케이블 Ø 2.0mm |
||||
|
케이블 Ø 3.0mm |
||||
|
케이블 Ø 3.6mm |
||||
|
케이블 Ø 4.5mm |
||||
|
케이블 Ø 5.0mm |
||||
|
케이블 Ø 5.5mm |
● 제품 구성 및 상호 연결 솔루션:
● 1550nm에서의 MTP® 온도 사이클링:
● 결제 및 배송 조건:
► 영업일 기준 7 - 15일 이내에 배송됩니다.
► 최소 주문 수량: 요청 시 1개 MOQ;
► 지불 조건: L/C, D/A, D/P, T/T, 서부 동맹, 머니 그램;
► 공급 능력: 월간 5000개.
● Dada 센터의 고밀도 MTP®/MPO 케이블링 시스템:
주문 정보:
커넥터 유형: FC, SC, LC, ST, MTRJ, MU, E2000, MPO, DIN, D4, SMA
페룰 끝면: PC, UPC, APC
코어 유형: 단일 모드(SM: 9/125um), 다중 모드(MM: 50/125um 또는 62.5/125um)
케이블 수량: 단순, 이중, 6코어, 12콘, 16코어, 24코어, 36코어, 48코어...
케이블 직경: Ø3.0mm,Ø2.0mm, Ø0.9mm
케이블 길이: 1, 2, 3 미터 또는 맞춤형
케이블 유형: PVC, LSZH, OM3, OFNR, OFNP, 플레넘, 기갑
MPO 커넥터란 무엇입니까?
MPO 커넥터(다중 경로 푸시온/풀오프)는 다중 모드와 단일 모드 모두에 사용되는 다중 광섬유 커넥터입니다. 구체적인 내용은 IEC61754-7 및 TIA/EIA 604-5에 정의되어 있습니다. 40G/100G SR4/LR4 애플리케이션의 경우 일반적으로 8개의 광섬유만 사용됩니다. 100G SR10 연결의 경우 24 파이버 커넥터가 사용됩니다.
MTP®가 더 나은 커넥터인 이유는 무엇입니까?
MTP®(다중 광섬유 종단 푸시온) 커넥터는 기계적 및 광학적 성능이 여러 가지 향상된 MPO 커넥터입니다. 이는 US Conec의 등록 상표®이며 MPO 사양을 완벽하게 준수하며 기존 MPO 케이블링 또는 트랜시버와 상호 교환적으로 사용할 수 있습니다.
