설명
기술적인 매개 변수
설명
5817 Fosc 시리즈의 돔 폐쇄 시리즈는 세 가지 크기로 제공되는 패밀리 제품 라인입니다. 5817- a, 5817- b 및 5817- c. 모든 크기는 모든 환경 (공중, 받침대, 매장, 핸드 홀, 맨홀)에서 댓글 케이블 구조 (느슨한 버퍼 튜브, 느슨한 섬유)와 함께 사용하도록 설계되었습니다. FOC 09-5817- B 클로저는 5817 FOSC 시리즈의 중간으로 최대 360F의 최대 용량을 제공합니다.
특징
● 고강도, 안티 충격 및 개미 정리가있는 수정 엔지니어링 플라스틱으로.
● 케이블 직경 : 1 개의 미세한 포트 충족 φ 10-25 mm 케이블; 4 개의 지점 포트가 φ 14-22 mm 케이블을 충족합니다. 12 개의 지점 포트가 φ 8-16 mm 케이블을 만난다
● 제품 용량 : 단일 섬유 최대 용량은 최대 360F이며 각 트레이는 12F 또는 6F를 지원합니다.
● 설치 방법 : 직접 매장, 항공, 극, 파이프 라인, 맨홀 등에 적합합니다.
● 밀봉 모드 : IP68의 보호 등급이 포함 된 케이블 포트에 열 수축 씰이 채택되었습니다.
● 12F 트레이, 6F 트레이 및 스플리터 트레이를 포함하여 3 가지 유형의 스플 라이스 트레이가 선택할 수 있습니다.
사양
|
모델 번호 |
fo09-5817-B |
||
|
스타일
|
둥근 천장
|
||
|
치수 (mm)
|
500 × Φ270
|
||
|
체중 (kg)
|
7.5 - 8.0
|
||
|
재료
|
PP+GF
|
||
|
밀봉 유형
|
열 수축 씰
|
||
|
보호 등급
|
IP68
|
||
|
케이블 포트
|
타원형 포트
|
1
|
φ10 - φ25 mm
|
|
지점 포트
|
4
|
φ14 - φ22 mm
|
|
|
12
|
φ8 - φ16 mm
|
||
|
폐쇄 최대 용량
|
단일 섬유 스 플라이 싱
|
||
|
스플 라이스 트레이 용량
|
트레이 당 단일 섬유 스 플라이 싱
|
||
|
최대 번호 트레이 설치
|
30pcs\/60pcs
|
||
|
쪼개는 도구
|
2pc 1 : 4 또는 1pc 1 : 8
|
||
|
설치
|
항공, 벽, 극, 지하, 파이프 라인 등
|
||

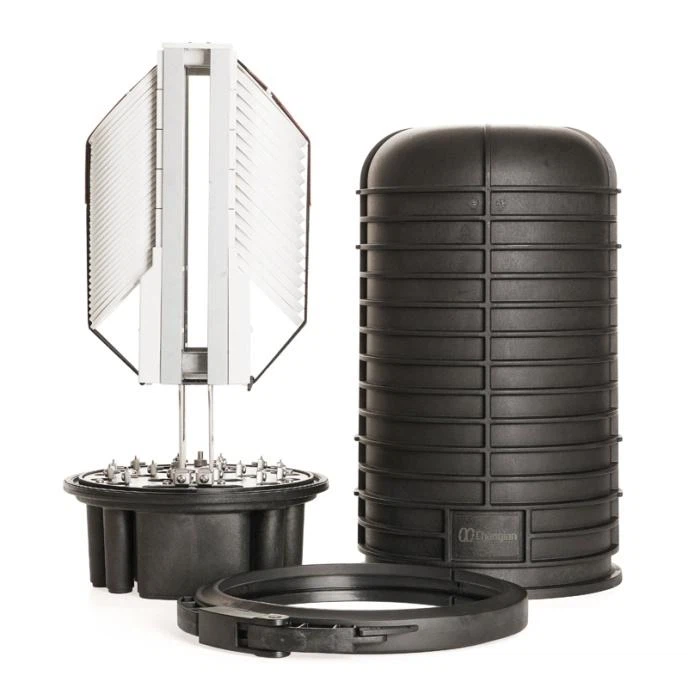

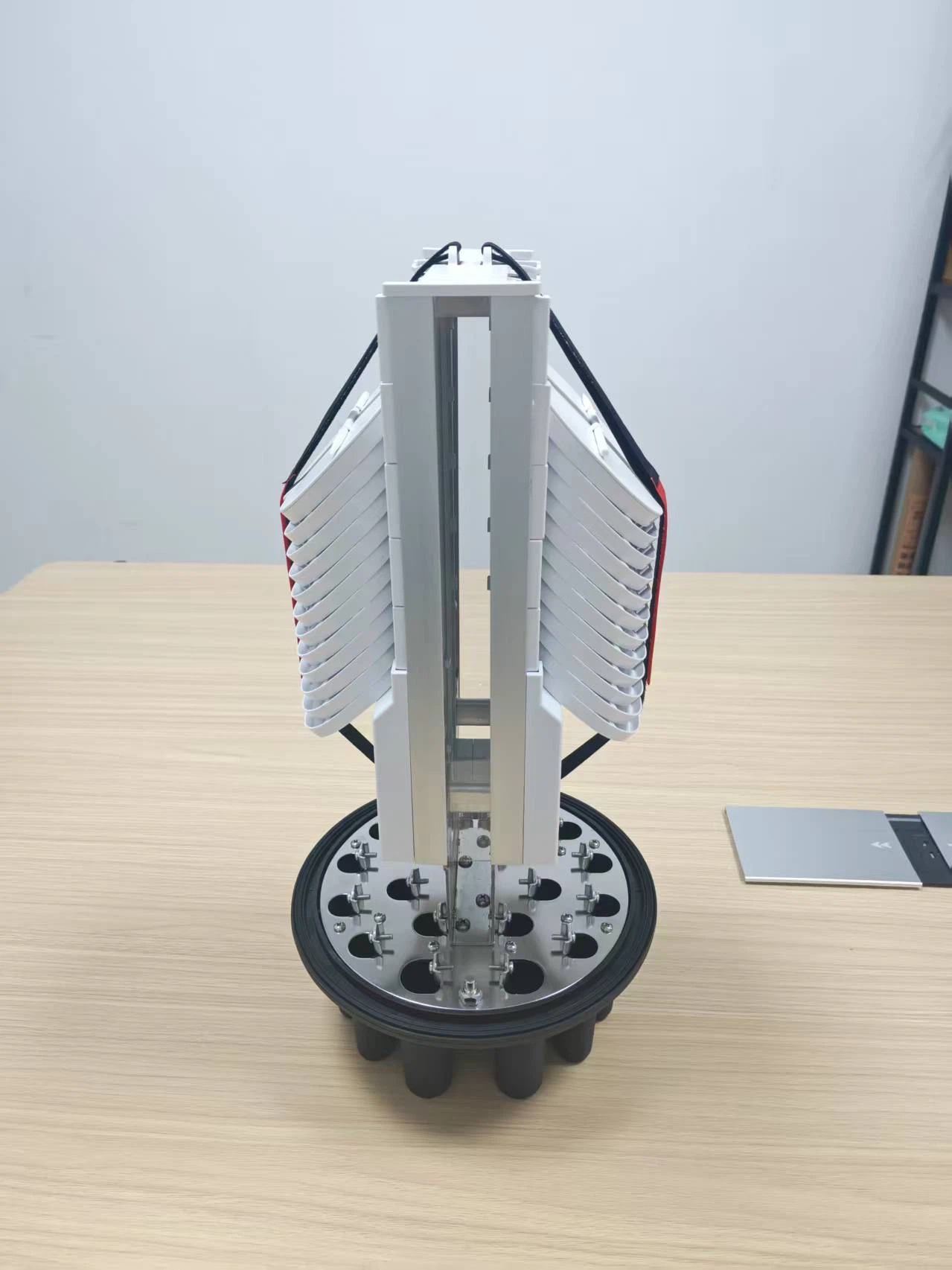

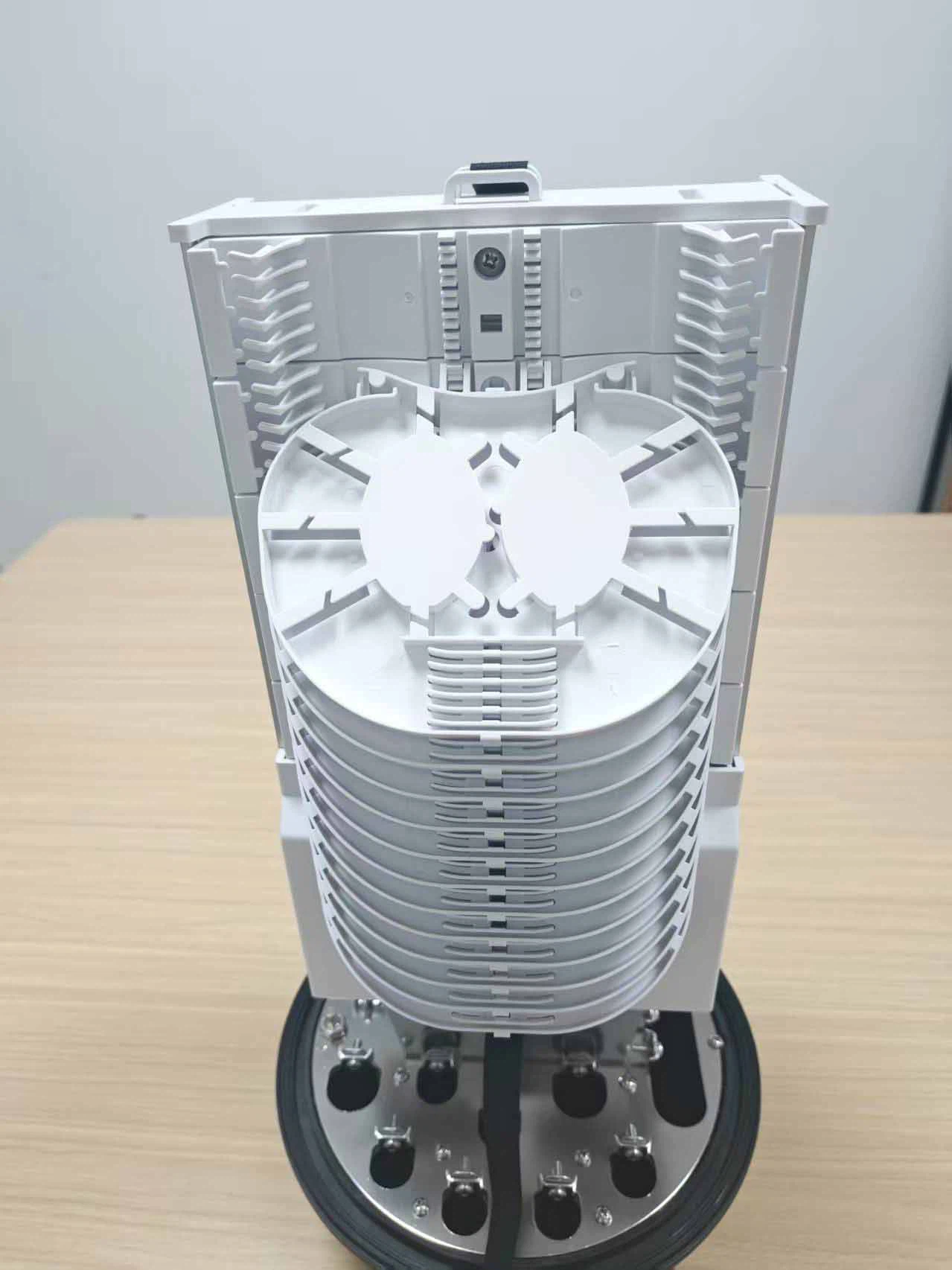

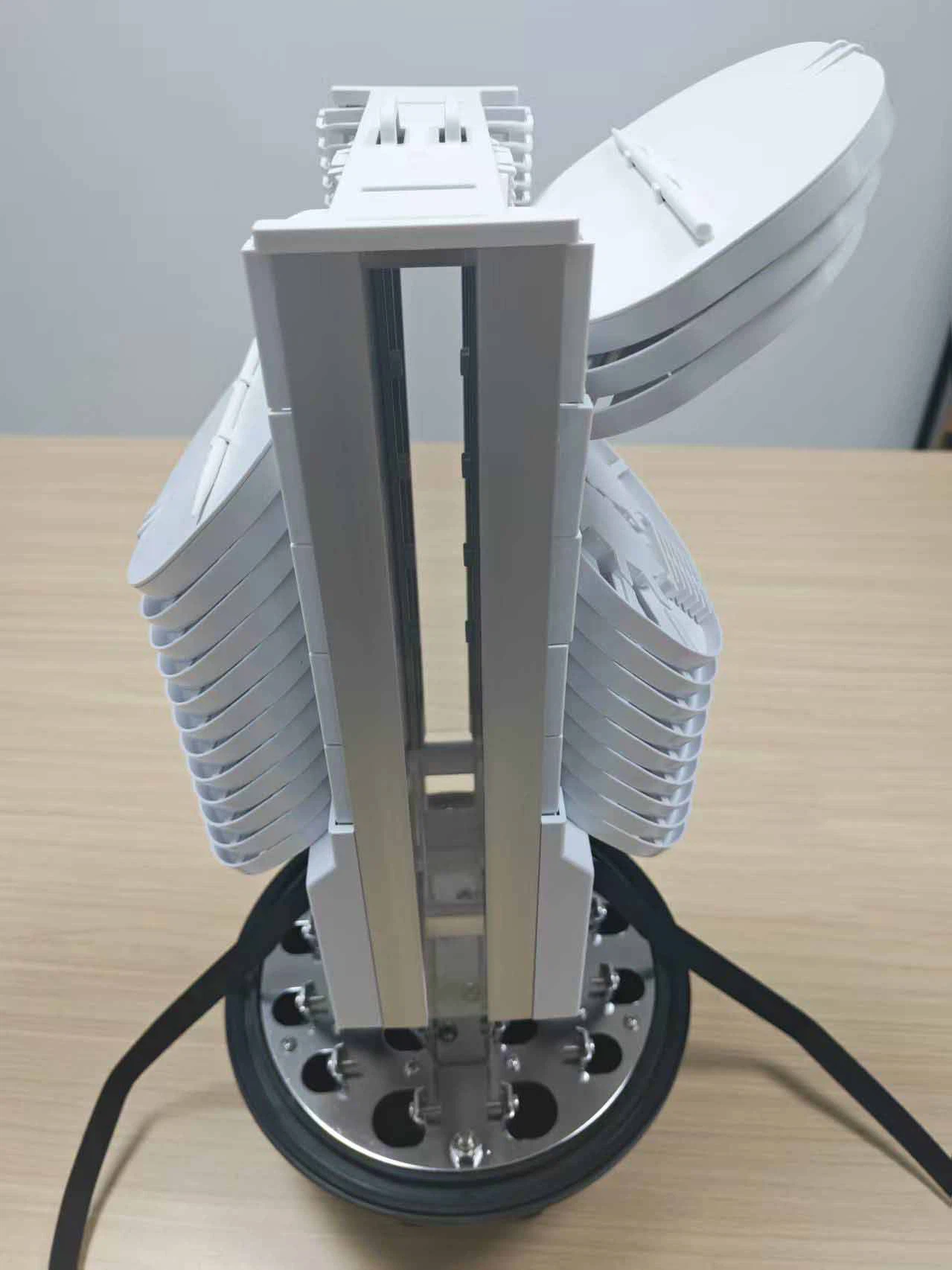

제품 외관
구조 도면
주문 정보
|
유형
|
크기
|
내부 상자 크기
|
외부 상자 크기
|
|
FOC 09-5817- b
|
Φ500 × Φ270
|
650 × 315 × 285 mm (1 pcs)
|
없음
|
