CMP 케이블은 화염 확산과 연기 발생이 엄격하게 제어되는 플레넘 또는 공기{0}}조화 공간에 설치하도록 설계된 플레넘 재킷 등급의 통신 케이블입니다. 이는 데이터-속도 카테고리가 아닙니다. 케이블은 Cat6 CMP, Cat6A CMP 또는 광섬유 CMP일 수 있습니다. - 문자는 대역폭이 아닌 재킷과 설치 환경을 설명합니다.
케이블 경로가 플레넘을 통과할 때, 프로젝트 사양에서 요구할 때 또는 관할 기관에서 요구할 때 CMP를 지정합니다. 구조화된 케이블링 작업에서 가장 비용이 많이 드는 실수는 CMP에 대해 초과 비용을 거의 지불하지 않는 것입니다. - 이는 잘못된 재킷 등급을 설치하고 검사 후 케이블을 다시 빼내는 것입니다.
CMP는 무엇을 뜻하나요?
CMP는통신 다목적 케이블, 플레넘. 수술용어는충분한. 이는 방화 등급 규칙에 따라 케이블 설치가 허용되는 위치를 알려줍니다.- 대역폭, 차폐, 도체 크기 또는 PoE 기능에 대해서는 아무 것도 언급하지 않습니다.
이것이 바로 완전한 사양이 항상 전송 카테고리와 재킷 등급이라는 두 가지 -를 결합하는 이유입니다. 예를 들어 일반적인 상업 광고 항목은 다음과 같습니다.
Cat6A U/UTP CMP, 23 AWG 솔리드 베어 구리, 4쌍, 1000피트 풀 박스
BOM에서 볼 수 있는 일반적인 페어링은 다음과 같습니다.Cat6 및 Cat6A 네트워크 케이블CMP 재킷, 광섬유 플레넘 케이블 및 플레넘-영역 교차-연결에 사용되는 CMP 패치 코드가 포함됩니다.
CMP는 속도 범주가 아닌 화재 등급입니다.
가장 흔한 조달 실수 중 하나는 CMP를 성능 업그레이드로 간주하는 것입니다. 그렇지 않습니다. CMP는 화염 및 연기 테스트에서 재킷이 어떻게 작동하는지 설명합니다. Cat5e, Cat6, Cat6A 및 Cat8은 전송 성능 - 대역폭, 외계인 누화 및 채널 설계를 설명합니다.
경로가 plenum이고 10G 이더넷이 필요한 경우 Cat6A가 모두 필요합니다.그리고CMP. 다른 것 없이 하나만 선택하면 제출물이 반납되는 방식입니다.
플레넘 공간이란 무엇입니까?
플레넘 공간은 일반적으로 HVAC 시스템의 일부로 조절되거나 환기되는 공기를 이동하는 데 사용되는 건물 공간입니다. 공기 이동으로 인해 방과 바닥 사이에 연기가 운반될 수 있으므로 해당 공간의 케이블은 더욱 엄격한 화염-확산 및 연기-밀도 제한을 충족해야 합니다.
일반적인 플레넘 공간은 다음과 같습니다.
- 매달린 천장 위-공기 천장 구멍 반환
- 공급 또는 환기 경로로 사용되는 이중 바닥
- 환경적 공기 이동에 사용되는 숨겨진 샤프트
- 특정 HVAC 플레넘 및 공기{0}}조화실
드롭 천장 위의 모든 공간이 플레넘인 것은 아닙니다. 일부 천장은 비-플레넘 - 공기가 별도로 덕트됩니다. 사진이나 단일 평면도에서 추측하지 마십시오. 프로젝트 사양, 기계 도면, 지역 코드 및 관할 기관을 확인하세요. 제출물 검토에서 가장 일반적인 분쟁은 케이블 카테고리가 아니라 기계 도면에 대해 아무도 확인하지 않은 일치하지 않는 재킷 등급입니다.
CMP vs CMR vs CM vs CMX: 어떤 재킷 등급이 필요합니까?
CMP, CMR, CM, CMX는 서로 겹쳐진 품질 등급이 아닙니다. 이는 미국 전기 규정(National Electrical Code)에 따른 특정 설치 환경과 관련된 재킷 분류입니다. 다음을 기준으로 등급을 선택하세요.어디케이블이 가는지 확인하고 카테고리를 선택하세요.
| 평가 | 일반적인 설치 영역 | 실용적인 의미 | 잘못 사용할 경우 위험 |
|---|---|---|---|
| CMP | 플레넘/공기{0}}처리 공간 | 플레넘-등급 케이블이 지정된 경우 필수 | plenum 경로의 CMR 또는 CM이 검사에 실패할 수 있음 |
| CMR | 바닥 사이의 라이저 샤프트 | 수직 라이저 애플리케이션용으로 설계됨 | 플레넘 공간에서는 허용 가능한 것으로 가정해서는 안 됩니다. |
| CM / CMG | 범용-통신 영역 | 라이저나 플레넘이 필요하지 않은 곳에 사용됩니다. | |
| CMX | 제한된-사용/거주 용도 | 가벼운-업무 또는 주거용으로 제한되는 경우가 많습니다. | 일반적으로 상업용 구조의 케이블링에는 적합하지 않습니다. |
계층 구조는 위쪽으로 작동합니다. - CMP는 일반적으로 CMR 또는 CM을 대체할 수 있지만 그 반대는 아닙니다. 혼합 경로에서 계약업체는 승인 위험을 줄이기 위해 BOM을 영역별로 분할하거나 전체 풀에 대해 CMP로 표준화하는 경우가 많습니다.
드롭 천장 위에 CMP 케이블이 필요합니까?
항상 그런 것은 아닙니다. 결정적인 질문은 천장 위의 공간이 주변 공기를 이동하는 데 사용되는지 여부입니다. 천장 공간이 순환-공기 플레넘인 경우 일반적으로 CMP가 필요합니다. 공기가 별도로 덕트되고 캐비티가 비-플레넘인 경우 프로젝트 규칙에 따라 CMR 또는 CM이 허용될 수 있습니다.
간단한 결정 흐름:
- 경로는 plenum → CMP 지정
- 경로는 라이저 전용 → CMR이 일반적으로 적합함
- 경로는 범용-목적, 비-플레넘, 비-라이저 → CM/CMG가 허용될 수 있음
- 경로를 알 수 없거나 혼합되어 있음 → 구매 전 AHJ에 확인하세요
NFPA 262는 CMP 케이블에 대해 무엇을 의미합니까?
NFPA 262는 대기로 사용되는 공간에 설치된 전선 및 케이블의 화염 이동 거리 및 연기 특성을 평가하는 데 사용되는 시험 방법입니다. 표준은 다음에 의해 발표됩니다.전국화재예방협회, 그 범위는 해당 공간의 전기 및 광섬유 케이블에 대한 화염 이동 거리 및 연기의 광학 밀도 측정을 포함합니다.
구매자에게 NFPA 262는 플레넘-등급 케이블 뒤의 규정 준수 백본입니다. UL Solutions는 자사의 플레넘 예측 모델을 다음과 관련하여 설명합니다.플레넘 화염 테스트를 위한 NFPA 262 준수라이저{0}}등급 케이블은 수직으로 설치된 샤프트에 대한 UL 1666 테스트와 관련이 있습니다.
NFPA 262가 테스트하는 것
실제 구매 언어에서 NFPA 262는 케이블을 따른 화염 이동, 최대 연기 밀도 및 평균 연기 밀도를 다룹니다. 이는 케이블의 재킷에 CMP 표시가 있을 수 있는지 여부를 결정하는 지표입니다.
NFPA 262가 알려주지 않는 것
NFPA 262는 전송 범주, 채널 성능, 외부 누화, PoE 열 동작, 차폐 효과 또는 설치 기술에 대해 아무 말도 하지 않습니다. NFPA 262를 통과하는 케이블은 자동으로 Cat6A가 아닙니다. - 관련 코드 아래의 플레넘 공간에서만 허용됩니다.
조달의 경우 더 나은 질문은 다음과 같습니다.
- 케이블에 재킷에 CMP가 물리적으로 표시되어 있습니까?
- 제품이 인식된 범위(예:UL 제품 iQ)?
- 목록 범위가 공급되는 실제 건축물과 일치합니까?
- 데이터시트가 라인 표시 및 상자 라벨과 일치합니까?
UL 910과 NFPA 262: 동일한가요?
구매자는 때때로 이전 사양에서 "UL 910"이 참조되는 것을 볼 수 있습니다. 역사적으로 UL 910은 플레넘 케이블에 대한 스타이너 터널 테스트였으며 그 기술 내용은 오랫동안 NFPA 262에 통합되었습니다. 최신 사양에서는 NFPA 262가 표준 참조입니다. 프로젝트 문서에서 여전히 UL 910을 인용하는 경우 가장 안전한 방법은 설계 팀이 NFPA 262 준수를 의도하는지 물어보고 제안된 케이블의 목록 증거를 확인하는 것입니다.
CMP 케이블 대 LSZH 케이블: 수출 프로젝트의 일반적인 혼란
CMP와 LSZH는 국제 조달에서 자주 혼동되지만 서로 다른 내용을 설명합니다.
| 용어 | 설명 내용 | CMP를 대체할 수 있을까? |
|---|---|---|
| CMP | NEC-공인 플리넘 재킷 등급 | 예 - 올바르게 나열되고 표시된 경우 |
| LSZH | 저-연기 제로-할로겐 소재 특성(IEC/CPR 시장에서 자주 언급됨) | 자동이 아님 |
| "난연제" | 일반적인 화재-성능 설명 | 정해진 기준이 없으면 불충분 |
| UL 등록 CMP | 인정된 범위에 따라 인증된 제품, CMP 표시 | NEC- 기반 프로젝트에 대한 강력한 증거 |
LSZH는 - 특히 낮은 할로겐 방출을 연소할 때 재킷 재료가 어떻게 작동하는지 설명합니다. CMP는 미국 규정에 따른 플레넘 설치에 대한 재킷의 적격성을 설명합니다. 케이블은 CMP가 아닌 LSZH일 수 있으며 그 반대의 경우도 마찬가지입니다. 수출 프로젝트의 경우 '저연'을 'CMP'로 번역하지 마세요. 견적 전 고객의 현지 기관이 인정하는 실제 표준을 확인하십시오.
CMP 케이블 선택 방법: 5단계 조달 체크리스트?
1 -단계 무엇보다 먼저 케이블 경로를 확인하세요
가격이 아닌 경로부터 시작하세요. 질문을 살펴보세요.
- 케이블이 리턴-공기 천장을 통과합니까?
- 공기 분배에 사용되는 이중 바닥 아래에서 작동합니까?
- 수직 라이저 샤프트를 통과합니까?
- 도면이나 사양에 플레넘에 대한 내용이 명시되어 있습니까?
세그먼트가 플레넘인 경우 CMP가 테이블에 있습니다. 혼합 경로의 경우 많은 계약업체는 승인을 단순화하기 위해 BOM을 영역별로 분리하거나 전체 풀에 대해 CMP로 표준화합니다.
단계 2 - 전송 카테고리와 일치
재킷 등급이 결정되면 대역폭 및 PoE 계획에 따라 카테고리를 선택하십시오.
- 기본 기가비트 네트워크용 Cat5e CMP
- 일반적인 상업용 사무실 운영을 위한 Cat6 CMP
- 10G-지원 및 고밀도 PoE 배포를 위한 Cat6A CMP
- 구리가 거리, EMI 또는 대역폭에 적합하지 않은 파이버 플리넘 케이블
Cat6 CMP 및Cat6A CMP재킷 등급을 공유하지만 변속기 설계가 크게 다릅니다. 채널이 특정 카테고리에 맞춰 설계된 프로젝트에서 상호 교환이 가능하다고 가정하지 마십시오.
3 - 단계 차폐, 컨덕터 및 PoE 요구 사항 정의
그런 다음 전기적, 기계적 세부 사항을 결정합니다.
- EMI 환경 기반 U/UTP, F/UTP, U/FTP 또는 S/FTP
- 안정적인 PoE 동작, 기계적 신뢰성 및 예측 가능한 삽입 손실을 위해 구조화된 케이블 연결 방식에서 권장되는 영구 링크용 단선 구리 도체 -
- PoE 전류 및 번들 크기에 따라 23AWG와 24AWG 비교
- 차폐된 경우 본딩 및 접지 전략
고밀도 PoE의 경우-도체 크기 및 번들 열 동작이 중요합니다. -TIA 케이블링 표준설계 초기에 확인할 가치가 있습니다.
4 - 단계 표시 및 등재 증거 확인
심각한 CMP 주문은 로고가 아닌 문서에서 승인됩니다. 확인하다:
- CMP, 카테고리, AWG, 쌍 수 및 목록 정보를 보여주는 재킷 인쇄 범례
- 브랜드 및 추적 가능한 배치/로트 코드
- 인쇄 범례와 일치하는 상자 라벨
- 표시와 인증서 범위가 모두 일치하는 데이터시트
- 실제로 공급된 공사를 포함하는 목록 범위
5 - 단계 전체 RFQ 작성
"CMP 케이블"만으로는 RFQ가 아닙니다. 공급업체는 요청에 다음이 포함된 경우에만 정확하게 견적을 작성할 수 있습니다.
- 케이블 유형 및 카테고리(예: Cat6A U/UTP)
- 재킷 등급: CMP
- 도체: 단선 구리, AWG 지정
- 차폐구조
- 재킷 색상 및 필수 인쇄 마킹
- 길이 및 포장(릴, 풀박스, 박스당 길이)
- 인증 및 등재 증거가 필요함
- 대상 시장 및 수량
재킷의 CMP 케이블 표시를 읽는 방법
일반적인 재킷 프린트 범례는 다음과 같은 형식으로 케이블을 따라 반복됩니다.
브랜드 CAT6A U/UTP 23AWG 4PR CMP 75도 [목록] [배치] [미터 표시]
| 마킹 요소 | 확인할 사항 |
|---|---|
| 브랜드/제조사 | 소스 및 추적성 |
| Cat6 / Cat6A | 전송 카테고리 |
| U/UTP / F/UTP / S/FTP | 차폐구조 |
| 23AWG / 24AWG | 도체 크기 |
| 4PR | 쌍 수 |
| CMP | 전체 등급 청구 |
| 온도 등급 | 작동 조건 |
| 목록 정보 | 인증 증거 |
| 배치/로트 코드 | 품질 추적 |
| 미터 마킹 | 설치 및 재고 관리 |
데이터시트, 상자 라벨, 인증서 및 재킷 인쇄가 정렬되지 않은 경우 승인을 일시 중지하고 주문을 확정하기 전에 공급업체에 설명을 요청하십시오. 이는 또한 구조화된 케이블링 구매자가 종종 CMP 케이블을 검증된 케이블과 결합하는 이유이기도 합니다.커넥터 및 종단 구성 요소일관된 추적성을 유지하는 공급업체로부터.
CMP 케이블이 더 비싼 이유는 무엇입니까?
CMP 케이블은 일반적으로 CMR이나 CM 케이블보다 가격이 비싸며 그 이유는 인위적인 것이 아니라 물리적인 것입니다. 플레넘 재킷은 NFPA 262 조건에서 화염 이동 및 연기 밀도를 제한하도록 설계된 화합물을 사용합니다. - FEP와 같은 가장 일반적으로 사용되는 불소화 폴리머는 CMR 또는 범용 케이블에 사용되는 PVC 화합물보다 비쌉니다-. 개별 도체 주위의 절연체에는 FEP 또는 유사한 재료를 사용할 수도 있으므로 총 재료비가 높아집니다.
그 결과 케이블이 더 잘 팔릴 뿐만 아니라 제조 비용도 더 많이 듭니다. 그 비용이 "가치가 있는지" 여부는 전적으로 경로에 달려 있습니다. - CMP는 일부 설치에서는 필수이고 다른 설치에서는 낭비입니다.
언제 CMP 케이블이 필요합니까? 실제 설치 시나리오
시나리오 1: 환기-공기 천장을 통한 사무실 개조

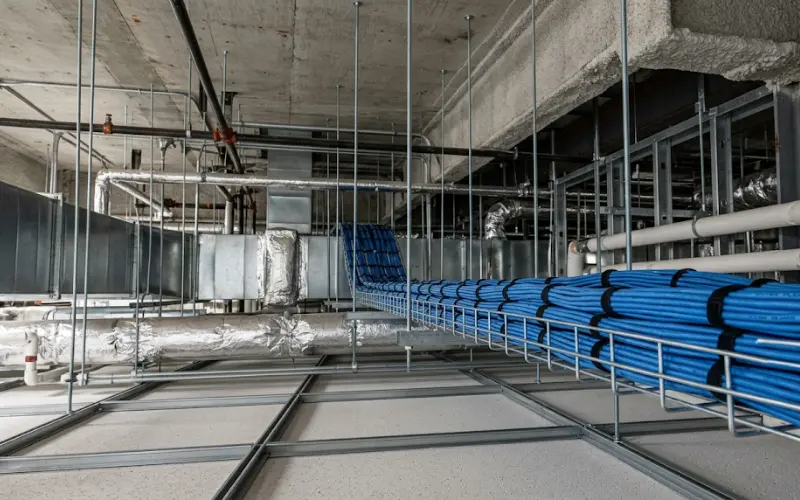

사무실 임차인 빌드아웃은{0}}환기 공간으로도 사용되는 정지 천장 위로 데이터 케이블을 라우팅합니다.- 기계 도면은 AHU로 피드백되는 전체 천장 공간을 보여줍니다. 권장 사양: 전체 천장 실행용 CMP. 제공된 케이블과 일치하는 재킷 인쇄, 데이터시트 및 목록 참조를 확인하십시오.
시나리오 2: 바닥 사이의 수직 샤프트
케이블은 공조 시스템과 분리된 라이저 샤프트를 통해 바닥 사이를 수직으로 연결합니다.- 일반적으로 CMR이 적합합니다. CMP는 더 높은 등급의 옵션으로 허용되지만, 재고 단순화를 위해 동일한 SKU가 다른 곳에서도 사용되는 경우에만 지정할 가치가 있습니다.
시나리오 3: 소규모 사무실, 벽면-공동 설치
플레넘이나 라이저가 포함되지 않은 단일 사무실의 건식벽체 내부에서 단기 실행. 프로젝트 규칙에 따라 CM 또는 CMG로 충분할 경우가 많습니다. 표준화 결정이 이미 내려지지 않은 이상 CMP를 과도하게-지정하지 마세요.
시나리오 4: 데이터 센터 이중 바닥
이중 바닥이 냉각 공기 경로(기존 데이터 센터의 일반적인 배열)의 일부인 경우 CMP가 필요한 경우가 많습니다. 이중 바닥이 순전히 구조적이며 공기가 머리 위로 덕트되는 경우 요구 사항이 다를 수 있습니다. 가정이 아닌 기계 설계를 통해 검증하십시오.
시나리오 5: "낮은-연기" 요구 사항으로 프로젝트 내보내기
해외 바이어가 '저연 케이블'을 요청합니다.- 이것을 CMP로 직접 변환하지 마십시오. 프로젝트가 NEC/NFPA/UL 규칙, CPR(EU 건설 제품 규정) 또는 국가 LSZH- 기반 표준을 따르는지 물어보세요. 정답에 따라 CMP, LSZH 또는 CPR-등급의 동등한 - 세 가지 다른 제품을 인용할지 여부가 결정됩니다.
구매자가 CMP 케이블을 사용하여 저지르는 일반적인 실수
실수 1: CMP를 성능 업그레이드로 취급
CMP는 케이블을 더 빠르게 만들지 않습니다. 적절하게 나열되면 케이블을 플레넘 설치에 적합하게 만듭니다.
실수 2: 비용 절감을 위해 CMP를 CMR로 대체
CMR은 플레넘 경로가 아닌 라이저에 적합합니다. 더 저렴하다는 이유로 CMR을 플레넘을 통해 가져오는 것은 정확히 검사 후 재작업을 초래하는 종류의 결정입니다.
실수 3: LSZH가 CMP를 의미한다고 가정
LSZH와 CMP는 정신적으로 겹치지만(둘 다 화재 행동과 관련됨) 표준에서는 그렇지 않습니다. 프로젝트의 실제 참조 표준을 확인하십시오.
실수 4: 재킷 색상별로 구매
재킷 색상은 현장 식별에 도움이 되지만 등급, 카테고리, 차폐 또는 등재 범위를 입증하지는 않습니다.
실수 5: 모호한 인증 요구 수락
제품 페이지의 "난연제" 또는 "저연"은 문서화된 CMP 규정 준수와 동일하지 않습니다. 데이터시트, 재킷 인쇄 범례, 목록 증거 및 추적성 데이터를 요청하세요.
FAQ
CMP 케이블은 무엇을 의미합니까?
CMP는 통신 다목적 케이블, 플레넘(Plenum)을 나타냅니다. 이는 미국 소방법에 따라 플레넘 또는 공기{1}}조화 공간에 설치된 케이블에 대한 재킷 등급입니다.
CMP 케이블이 CMR 케이블보다 나은가요?
"더 나은"은 설치에 따라 다릅니다. CMP는 화염-확산 및 연기 요구사항이 더 엄격하며 플리넘 공간에 필요합니다. CMR은 라이저 애플리케이션에 적합합니다. 더 높은-등급이 아닌 경로로 선택하세요.
CMR 케이블을 플레넘 공간에서 사용할 수 있습니까?
그렇게 가정하지 마십시오. 프로젝트에서 CMP를 지정하는 경우 CMR을 대체하면 검사에 실패하고 교체가 시작될 가능성이 높습니다.
모든 낙하천장 위에는 플레넘 케이블이 필요합니까?
아니요. 천장 공간이 환경적 공기 이동을 위해 사용되는 경우 플레넘 케이블이 필요합니다. 비-플레넘 천장 공간에는 필요하지 않을 수도 있습니다. 기계 도면과 AHJ를 통해 확인하십시오.
CMP는 Cat6A와 동일합니까?
아니요. CMP는 재킷 등급입니다. Cat6A는 전송 카테고리입니다. 케이블은 Cat6A CMP일 수 있지만 CMP만으로는 대역폭에 대해 아무 것도 알 수 없습니다.
CMP는 LSZH와 동일합니까?
아니요. LSZH는 IEC/CPR 시장에서 일반적으로 사용되는 저-연기 제로-할로겐 물질 동작을 나타냅니다. CMP는 미국 플레넘 재킷 등급입니다. 프로젝트가 어떤 표준을 따르는지 확인하십시오.
Cat6 CMP는 일반 Cat6과 다릅니까?
동일한 전송 성능, 다른 재킷. Cat6 CMP는 공기 처리 공간에 설치하기 위해 플리넘-등급 재킷을 사용합니다.- 일반 Cat6은 일반적으로 CMR 또는 CM 버전을 나타냅니다.
CMP 케이블은 UL 인증을 받아야 합니까?
대부분의 미국 프로젝트에서는 UL 등재 또는 이에 상응하는 인정 인증을 기대합니다. 목록 로고만으로는 증거가 되지 않습니다. - 목록 범위가 제공된 케이블과 일치하는지 확인하세요.
CMP 케이블은 추가 비용을 지불할 가치가 있나요?
설치 경로가 플레넘이고 검사가 필요한 경우에는 그만한 가치가 있습니다. 경로에 필요하지 않으면 그럴 가치가 없습니다. 비용 비교는 경로가 확인된 후에만 의미가 있습니다.
CMP 케이블을 주문하기 전에 무엇을 확인해야 합니까?
경로, 케이블 카테고리, CMP 표시, 도체 유형 및 AWG, 차폐, 목록 증거, 데이터 시트, 상자 라벨 및 배치 추적성을 확인합니다.
요약
CMP는 성능 카테고리가 아닌 재킷 등급입니다. 케이블 경로가 플레넘인 경우, 프로젝트 문서에서 요구하는 경우 또는 AHJ에서 요구하는 경우 -를 지정하고 애플리케이션에 적합한 전송 범주, 도체 설계 및 차폐와 쌍을 이룹니다. 먼저 경로를 확인한 다음 이를 중심으로 사양을 구축하세요.
