두 배 PE 칼집 강철 장갑 2-288 중핵 광섬유 케이블 GYTY53

GYTY53-01

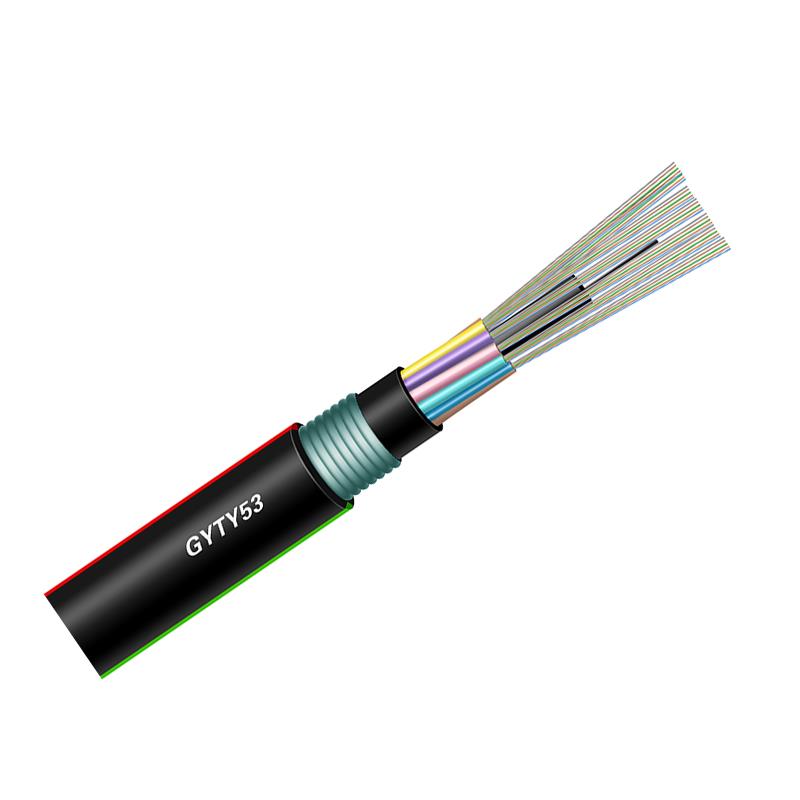

FOCC-double-sheathed-chromatic-technologies-fiber-corrugated2

250μm 섬유는 탄성률이 높은 플라스틱으로 만들어진 느슨한 튜브에 위치합니다. 튜브는 방수 충진 컴파운드로 채워져 있습니다. 높은 섬유 수의 케이블 용 폴리에틸렌 (PE)으로 피복 된 강철 와이어는 금속 중심부에 금속 강도 부재로 위치합니다. 튜브 (및 필러)는 강도 부재 둘레로 작고 원형의 케이블 코어로 좌초됩니다. 케이블 코어는 얇은 PE 내부 시스가 적용된 물 유입으로부터 보호하기 위해 충진 컴파운드로 채워져 있습니다. PSP를 내부 시스에 세로로 붙인 후 PE 외장으로 케이블을 완성합니다.

gyty53

풍모

우수한 기계 및 온도 성능

가수 분해 저항력이 강한 고강도 루스 관

특수 튜브 충전 컴파운드는 섬유의 중요한 보호를 보장합니다.

충격 저항과 유연성

PE / LSZH 외피는 케이블을 자외선으로부터 보호합니다.

100 % 케이블 코어 충진

기갑 구조물은 추가적인 분쇄 및 설치류 보호를 제공합니다.

실외 공중, 덕트, 직접 매장 된 설치 방법에 적합합니다.

GYTY53 케이블은 표준 YD / T 769-2003을 준수합니다.

보관 / 작동 온도 : -40 ° C ~ + 70 ° C

광학 특성 :

		G.652	G.655	50 / 125μm	62.5 / 125μm
감쇠 (+ 20 ℃)	@ 850nm			≤3.0dB / km	≤3.0dB / km
	@ 1300nm			≤1.0dB / km	≤1.0dB / km
	@ 1310nm	≤0.36dB / km
	@ 1550nm	≤0.22dB / km	≤0.23dB / km
대역폭 (클래스 A)	@ 850nm			≥500MHz · km	≥200MHz · km
대역폭 (클래스 A)	@ 1300nm			≥1000MHz · km	≥600MHz · km
수치 조리개				0.200 ± 0.015NA	0.275 ± 0.15NA
케이블 컷 - 오프 웨이브 길이		≤1260nm

구조 및 기술 사양

2 파이버 당 increasad	섬유 수	tutubes + 필러	튜브에있는 섬유의 최대 수	케이블 지름 (mm)	케이블 무게 (kg / km)	근력 / 장기 (N)	긴 저항 / 단기간 내압 저항 (N / 100mm)
GYTA53-2 ~ 36Xn	2 ~ 36	6	6	13.2	198	1000/3000	1000/3000
GYTA53-38 ~ 72Xn	38 ~ 72	6	12	14.8	240	1000/3000	1000/3000
GYTA53-74 ~ 96Xn	74 ~ 96	8	12	16.2	260	1000/3000	1000/3000
GYTA53-98 ~ 120Xn	98 ~ 120	10	12	17.8	320	1000/3000	1000/3000
GYTA53-122 ~ 144Xn	122 ~ 144	12	12	19.6	380	1000/3000	1000/3000
GYTA53-146 ~ 216Xn	144 ~ 216	18	12	19.6	388	1000/3000	1000/3000
