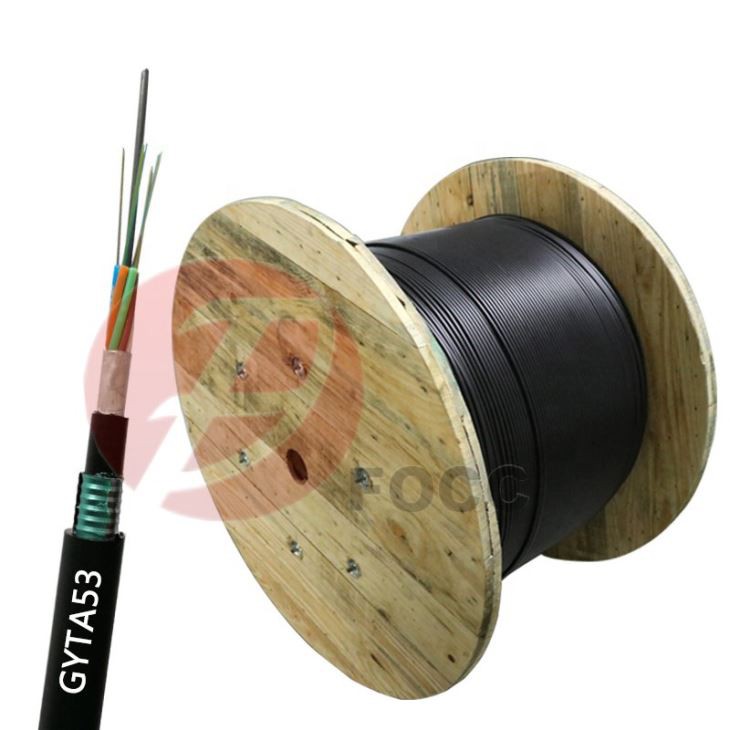

알루미늄 테이프가 달린 느슨한 튜브 케이블 (GYTA)
 | 단일 또는 다중 모드 유형의 섬유는 높은 모듈러스 플라스틱으로 만들어진 느슨한 튜브에 위치합니다. 튜브는 방수 충진 컴파운드로 채워져 있습니다. 강철 와이어는 때로는 섬유 수가 많은 케이블 용으로 폴리에틸렌 (PE)으로 피복되어 있으며 금속 강도 부재로 코어 중심에 위치합니다. 강철 부재 주위에는 소형 및 원형 케이블 코어로 받침대 (필러)가 세워져 있습니다. 케이블 코어 주위에 알루미늄 폴리에틸렌 라미네이트 (APL)가 도포되어 물이 침투하는 것을 방지하기 위해 충진 화합물로 채워집니다. 케이블은 PE 외장으로 완성됩니다. |
형질
정확한 섬유 초과 길이로 우수한 기계 및 온도 성능 보장
가수 분해 저항성이 강하고 특수한 튜브 충진 컴파운드 인 고강도 루스 튜브는 섬유의 중요한 보호를 보장합니다.
느슨한 튜브의 수축을 방지하기 위해 특별히 설계된 소형 구조
케이블 방수를 보장하기 위해 다음 조치가 취해집니다
- 중앙 강도 부재로 사용되는 강선
- 튜브 충진 컴파운드
-100 % 케이블 코어 충진
-APL 수분 장벽
구조 및 기술 사양
| 2 파이버 당 increasad | 섬유 수 | tutubes + 필러 | 튜브에있는 섬유의 최대 수 | 케이블 지름 (mm) | 케이블 무게 (kg / km) | 근력 / 장기 (N) | 긴 저항 / 단기간 내압 저항 (N / 100mm) |
| GYTA-2 ~ 30Xn | 2 ~ 32 | 5 | 6 | 9.2 | 85 | 600/1500 | 300/1000 |
| GYTA-32 ~ 36Xn | 32 ~ 36 | 6 | 6 | 10.0 | 110 | 600/1500 | 300/1000 |
| GYTA-38 ~ 60Xn | 38 ~ 60 | 5 | 12 | 10.8 | 110 | 600/1500 | 300/1000 |
| GYTA-62 ~ 72Xn | 62 ~ 72 | 6 | 12 | 11.8 | 138 | 600/1500 | 300/1000 |
| GYTA-74 ~ 96Xn | 74 ~ 96 | 8 | 12 | 13.6 | 160 | 600/1500 | 300/1000 |
| GYTA-98 ~ 120Xn | 98 ~ 120 | 10 | 12 | 14.8 | 200 | 600/2000 | 300/1000 |
| GYTA-122 ~ 144Xn | 122 ~ 144 | 12 | 12 | 17 | 260 | 600/2500 | 300/1000 |
| GYTA-146 ~ 216Xn | 144 ~ 216 | 18 | 12 | 17 | 265 | 600/2500 | 300/1000 |
참고 : 1. 접미사 Xn은 광섬유 유형을 나타내며 FOCC의 케이블 코딩 그림의 세부 사항을 참조하십시오
2. 섬유 및 튜브의 색상 배열은 색상 식별 표에 명시되어 있습니다.
Fiber Colour FOCC가있는 느슨한 튜브 식별
케이블의 섬유는 YD / T901-2001 표준에 따라 표준 색상 식별로 식별 할 수 있습니다.
표준 색상 식별
주 : A. 하나의 느슨한 튜브의 섬유 수가 12보다 작 으면, 섬유는 스트림에서 NO.1 색상으로 확인됩니다.
B.in 표준 색상 식별, NO.6 화이트 색상 표준 색상 식별 W라는 자연 색상으로 대체 할 수 있습니다.
the coloure 케이블에 느슨한 튜브 식별
케이블의 느슨한 루비는 팬 크로마토 그래프로 확인할 수 있습니다
파일럿 크로마토 그래프
팬 크로마토 그래프
신청:
1. 음성 또는 데이터 통신 백본을 삽입합니다.
2. 덕트, 지하 도관에 설치.
